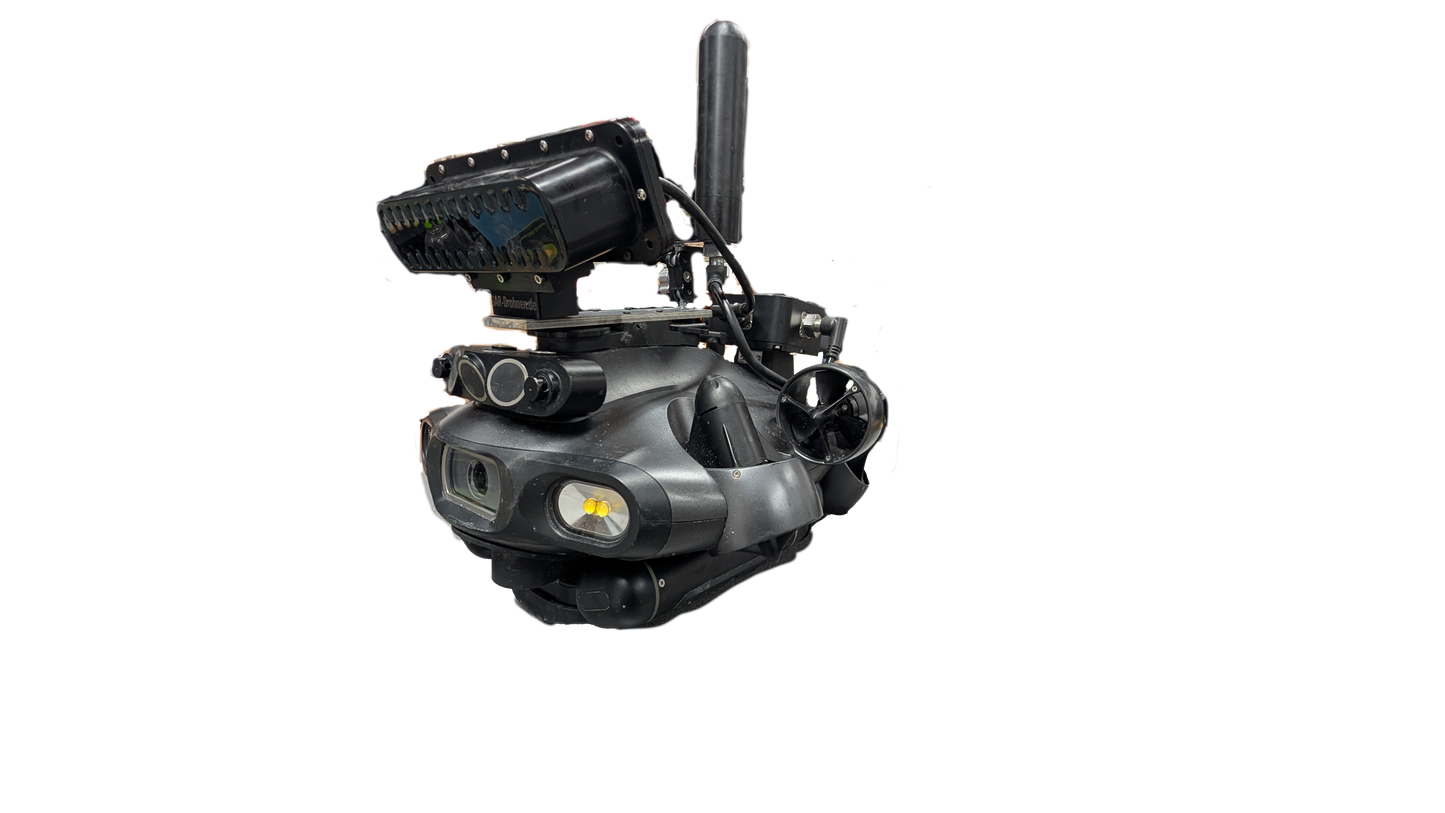

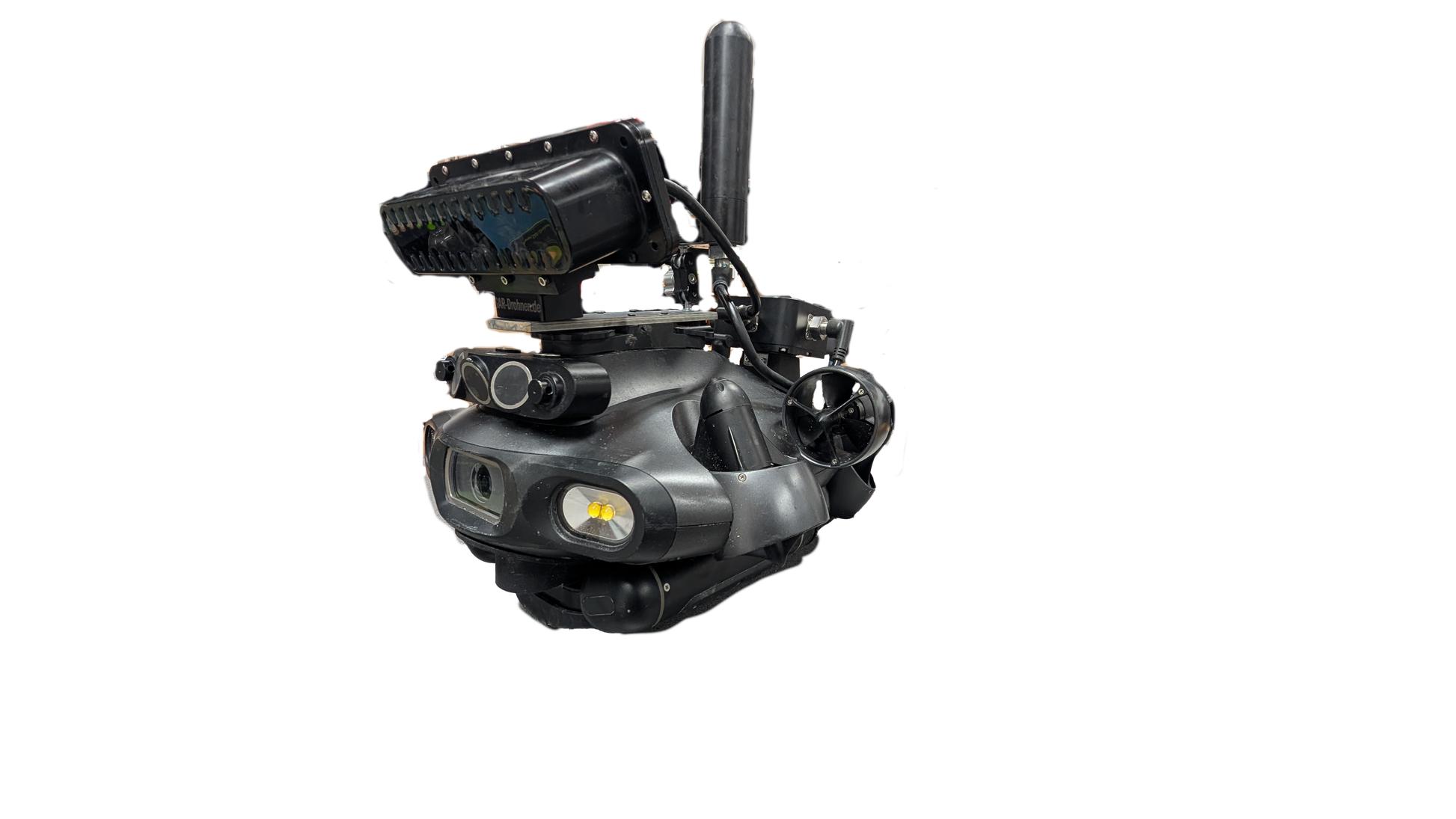

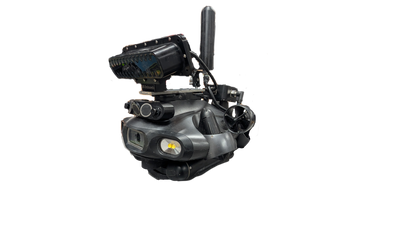

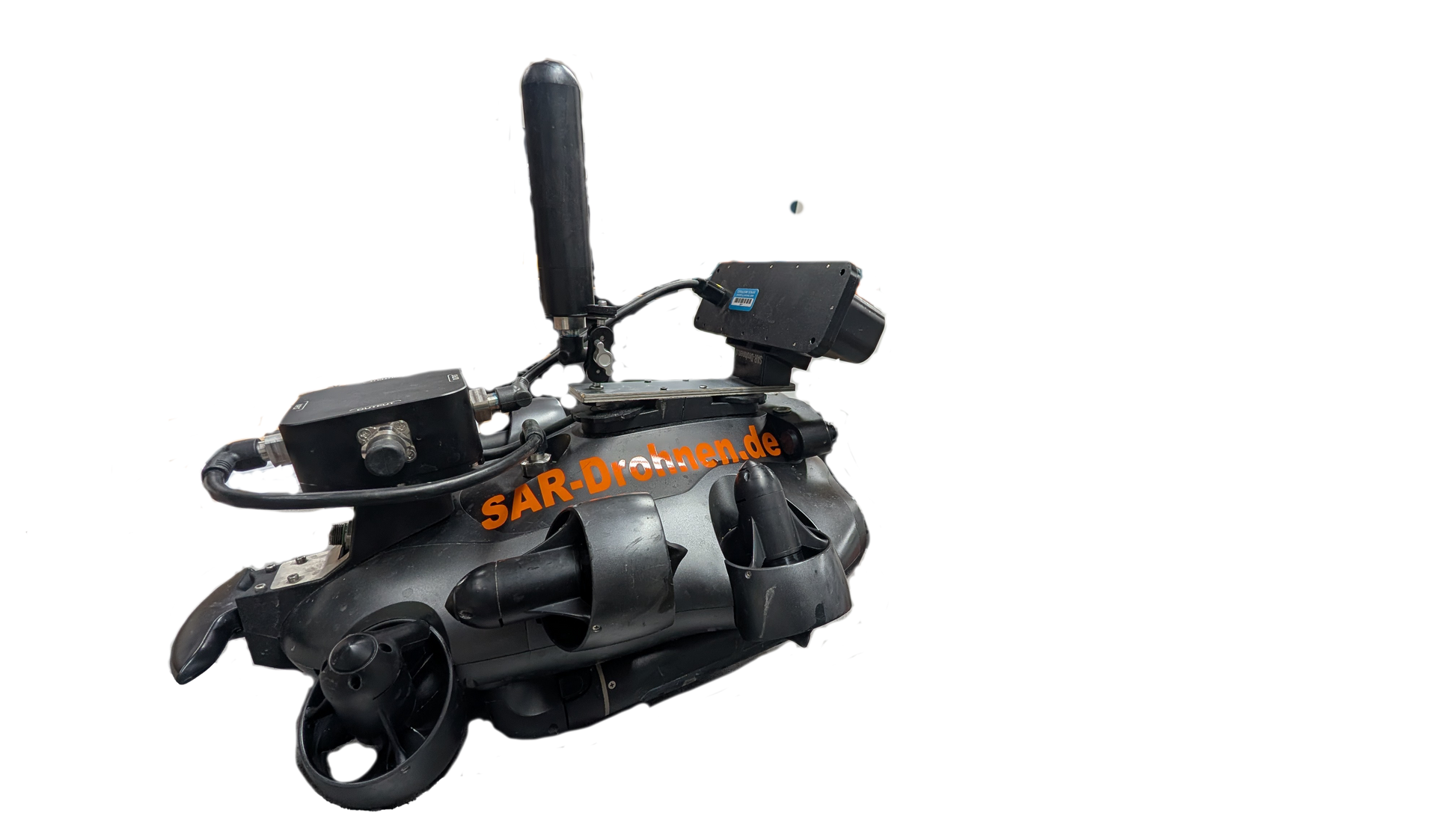

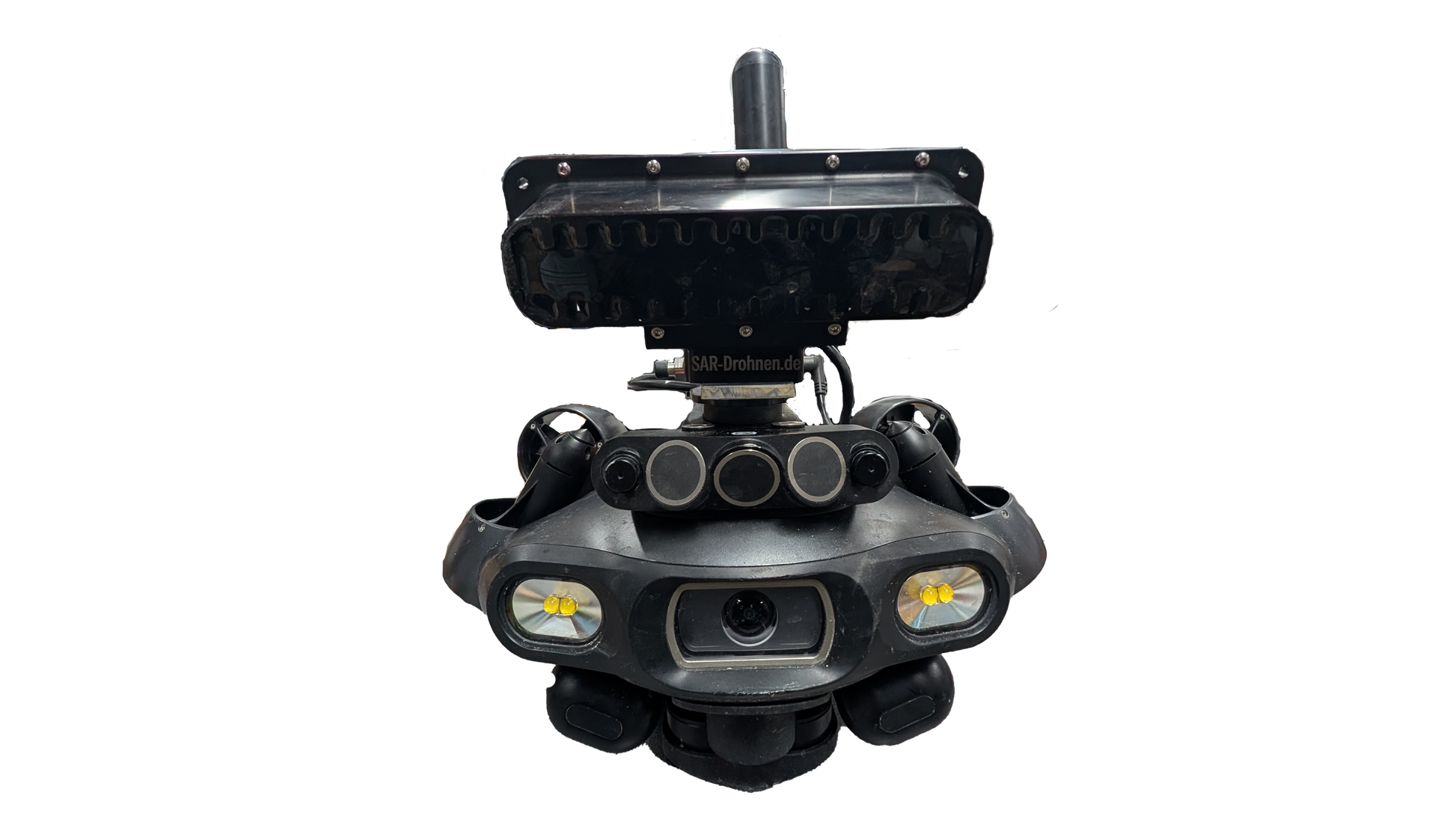

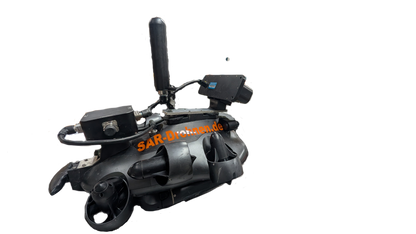

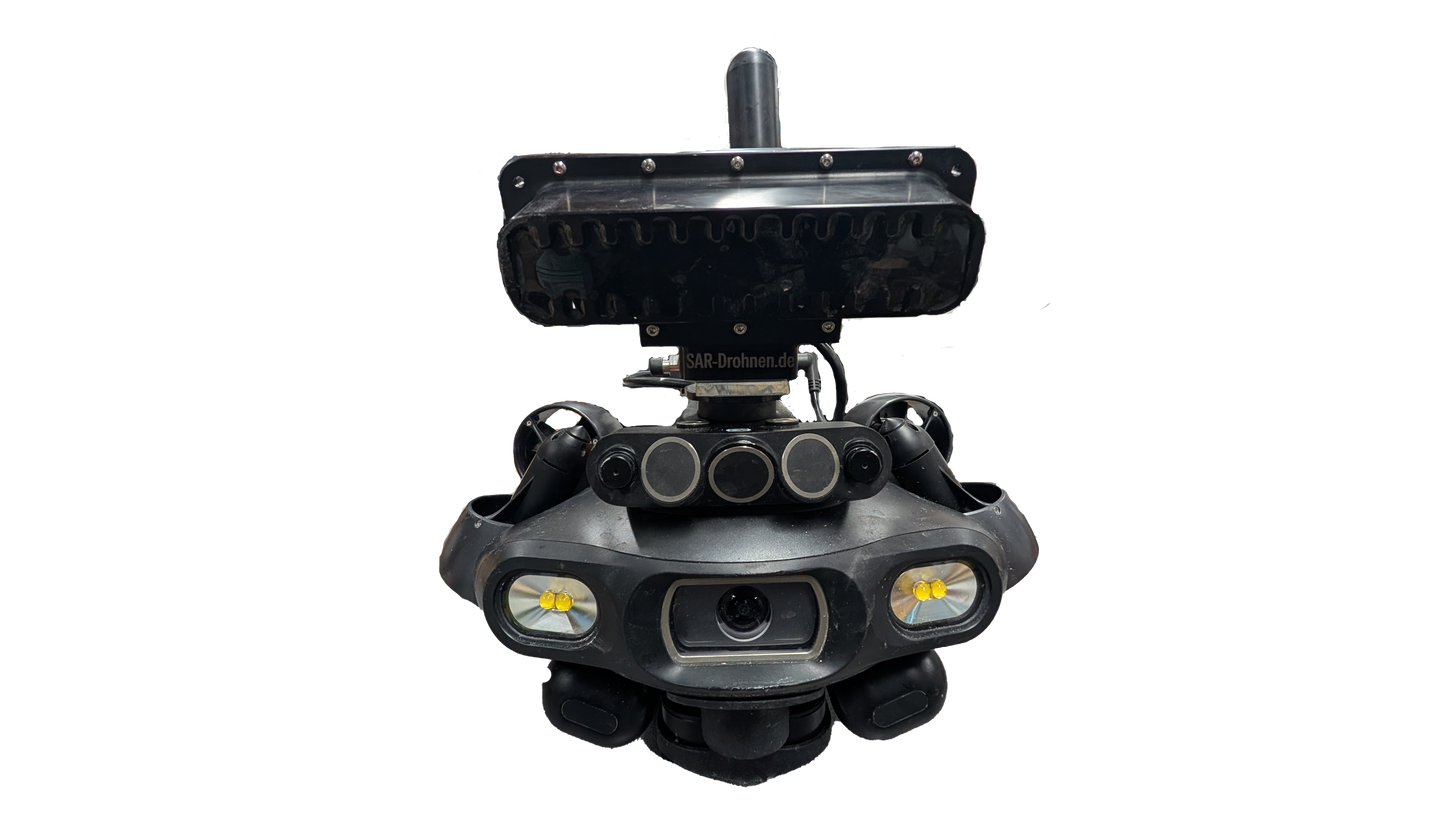

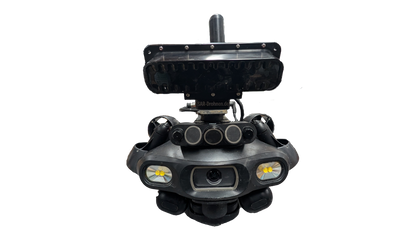

QYSEA FIFISH E-Master NAVI – SAR Edition
Die Top-Highlights im Überblick
Einsatzbereit in unter 5 Minuten:
Blitzschnelles Rapid-Deployment am Unfallort – inklusive vollständiger Initialisierung von GPS und Unterwasserortung.
Innovatives Multi-Bildschirm-Konzept:
Volle Kontrolle für den ROV-Steuerer via Hand-Controller (Livebild & GPS-Lagekarte) und simultanem Koffer-Monitor (Sonar & Split-Screen-Video).
Cerulean OmniScan 450 FS Sonar:
Zuverlässige akustische Ortung von Personen und Objekten auf bis zu 120 Metern Distanz – selbst bei absolutem Schlamm und Nullsicht.
Handarbeit aus Kochel am See:
Exklusiver, extrem robuster SAR-Monitorkoffer mit integriertem, spiegelungsfreiem 2.000 Nits High-Bright-Industriedisplay aus eigener Manufaktur.
Präzise GPS-Lagekarte:
Echtzeit-Visualisierung der exakten Drohnen-Koordinaten direkt auf dem Steuerungsbildschirm für lückenlose Dokumentation und Orientierung.
Omnidirektionale 360°-Manövrierfähigkeit:
Volle Bewegungsfreiheit unter Wasser mit KI-gestützter automatischer Positions- und Tiefenhaltung (Station Keeping).
Abholverfügbarkeit konnte nicht geladen werden
- Versand mit DHL
- 24 Monate Garantie
- 14 Tage einfacher Austausch
Zahlung & Sicherheit
Details zu Zahlungsmethoden anzeigen
Sicherheit
-
Anbieter:
SAR-Drohnen
- Tags: Anfertigung
- Beschreibung
- Sicherheitshinweise & gesetzliche Betriebsvorschriften
- Hersteller
Professionelles Unterwasserdrohnen-Komplettsystem mit handgefertigtem Monitorkoffer für BOS & Rettungskräfte
Die QYSEA FIFISH E-Master NAVI SAR Edition ist ein einsatztaktisches All-in-One-System, das speziell für die extremen Anforderungen von Feuerwehren, Wasserwacht, DLRG, Polizei und maritimen Bergungsteams konzipiert wurde.
Das System setzt auf ein hochgradig optimiertes Multi-Bildschirm-Konzept, das dem ROV-Steuerer die maximale visuelle und akustische Kontrolle an einem zentralen Arbeitsplatz ermöglicht:
- Am Q-iRC Hand-Controller kontrolliert der ROV-Steuerer das tauchende System präzise und sieht auf dem integrierten Display zeitgleich das Livebild der Unterwasserkamera sowie die interaktive Lagekarte mit der exakten GPS-Echtzeitposition der Drohne.
- Direkt vor dem ROV-Steuerer steht der geöffnete SAR-Drohnen.com ROV-Koffer: Auf dem im Kofferdeckel integrierten Industrie-Display sieht der Drohnenführer parallel das hochfrequente akustische Cerulean-Sonarbild für die Ortung bei Nullsicht. Bei Bedarf kann auf diesem Koffer-Monitor per Split-Screen zusätzlich das Live-Videobild des ROVs für umstehende Einsatzkräfte oder die Einsatzleitung groß zugeschaltet werden.
Einsatzbereit in unter 5 Minuten (Rapid Deployment): Wenn jede Sekunde zählt, überzeugt das System durch seine kompromisslose Schnelligkeit. Vom Öffnen des Koffers bis zum Wasserkontakt vergehen weniger als 5 Minuten – inklusive der vollständigen Hochlaufzeit für die präzise Unterwasserortung (Sonar) und das GPS-System.
Hauptkomponenten & Einsatztaktischer Nutzen
- QYSEA FIFISH E-Master NAVI (ROV-Basis): Bietet volle omnidirektionale 360°-Bewegungsfreiheit für präzise Manöver auf engstem Raum. Die integrierte Trägheitsnavigation (INS) und das duale Q-DVL-System ermöglichen eine vollautomatische Positions- und Tiefenhaltung (Station Keeping) auf ±1 cm genau selbst bei starker Strömung.
- Cerulean OmniScan 450 FS Sonar: Das akustische Auge bei Nullsicht. Das hochfrequente Forward-Scanning-Sonar durchbricht Schlamm, Algen und absolute Dunkelheit, um Objekte, Strukturen oder Personen auf bis zu 120 Meter Distanz zuverlässig zu orten.
- Q-iRC Industrial Remote Controller: Die ergonomische Heavy-Duty-Steuereinheit mit integriertem, ultrahellem 7-Zoll-Full-HD-Display (1.500 Nits). Perfekt optimiert für den ROV-Steuerer zur präzisen Navigation anhand der Kombination aus Live-Kamerabild, Telemetrie und der Live-Lagekarte inklusive GPS-Koordinaten der Drohne.
-
Unser handgefertigter SAR-ROV-Monitorkoffer: Konstruiert in echter Manufaktur-Arbeit direkt an unserem Standort in Kochel am See. Er schützt das gesamte System beim Transport absolut stoßfest, wasser- und staubdicht. Im Kofferdeckel befindet sich die zentrale Sonar- und Video-Anzeigeeinheit direkt im Blickfeld des ROV-Steuerers. Ihr spiegelungsfreier High-Bright-Bildschirm (2.000 Nits) erlaubt die großformatige Darstellung des Sonar-Feeds und des Kamera-Livebilds nebeneinander.
Wichtiger Hinweis für den Realeinsatz: Der Koffer besitzt im geöffneten Betriebszustand (mit hochgeklapptem Monitor und angeschlossener Verkabelung) keine IP-Zertifizierung und ist nicht regenfest. Er muss bei Niederschlag zwingend unter einem Pavillon, einem Unterstand oder direkt im Einsatzleitwagen (ELW) betrieben werden. - Integriertes GPS-Modul: Sichert die exakte Bestimmung der Oberflägebnis- und Startkoordinaten und füttert die Live-Lagekarte auf dem Controller des ROV-Steuerers permanent mit den exakten Positionsdaten.
Technische Spezifikationen (Datenblatt)
1. Unterwasserdrohne (ROV) – FIFISH E-Master NAVI
- Abmessungen: 430 mm × 345 mm × 185 mm
- Gewicht (an der Luft): 6,7 kg
- Tauchtiefe (Zertifiziert): Bis zu 200 Meter
- Manövrierfähigkeit: 6 Freiheitsgrade (Links/Rechts, Auf/Ab, Vor/Zurück, 360° Gieren, Rollen, Neigen)
- Kamerasystem: 4K UHD Video, ultra-weites Sichtfeld (FOV) bis zu 176°
- Hauptbeleuchtung: 2× LED-Scheinwerfer mit insgesamt 10.000 Lumen Lichtleistung
- Datenspeicher: 128 GB interner Speicher + zusätzlicher MicroSD-Kartenslot
2. Taktische Anzeige & Steuerung (Multi-Screen-Arbeitsplatz)
- Hand-Controller-Display (ROV-Steuerer): Integrierter 7-Zoll-Bildschirm mit blendfreien 1.500 Nits Spitzenhelligkeit (dediziert für die sichere Führung des tauchenden ROVs via Livebild und paralleler GPS-Lagekarte).
- Kofferdeckel-Display (ROV-Steuerer & Einsatzleitung): Spiegelungsfreier High-Bright-Industriebildschirm mit 2.000 Nits Helligkeit, fest verbaut in der Koffer-Basiseinheit aus Kochel am See. Unterstützt die parallele Live-Anzeige von Cerulean Sonar-Feed und 4K-Kamera-Stream im Split-Screen direkt am Steuerplatz.
- Controller-Laufzeit: Integrierter Akku für bis zu 8 Stunden Dauerbetrieb.
3. Akustische & Geographische Ortung
- Einsatzbereitschaft: Blitzschneller Komplettstart inklusive GPS-Kopplung und Sonar-Initialisierung in unter 5 Minuten.
- Sonar-Typ: Cerulean OmniScan 450 FS (Forward Scanning)
- Sonar-Frequenz: 450 kHz (Nominal)
- Sonar-Reichweite: Bis zu 120 Meter akustische Sichtweite bei absolutem Schlamm oder Nullsicht.
- Positionierung: Integriertes GPS-Modul zur exakten Koordinatenerfassung an der Wasseroberfläche.
4. Energie & Akkusystem (ROV)
- Akkukapazität: Duales Batteriesystem mit 2 × 69,12 Wh.
- Akkulaufzeit: 150 Minuten Standard-Tauchzeit (bis zu 4 Stunden je nach Strömung).
- Technologie: Hot-Swappable (Akkutausch im laufenden Betrieb ohne Systemneustart möglich).
- Schnellladefunktion: Erreicht 90 % Kapazität in nur 50 bis 60 Minuten.
5. Kabel & Transport (Tether & Case)
- Auftriebskabel (Tether): 200 Meter Spezialkabel auf robuster, manueller Aufrollspule.
- SAR-Transportkoffer: Heavy-Duty-Schutzkoffer aus eigener Herstellung; staub- und wasserdicht im geschlossenen Zustand. Keine IP-Zertifizierung/Regenfestigkeit im geöffneten Live-Betriebszustand.
Lieferumfang des Sets
- 1× QYSEA FIFISH E-Master NAVI Unterwasser-ROV
- 1× Integriertes GPS-Navigationsmodul
- 1× Cerulean OmniScan 450 FS Sonar (inkl. Halterung)
- 1× Q-iRC Industrial Remote Controller (Fernsteuerung mit integriertem 7" Display für Livebild + Lagekarte)
- 1× Handgefertigter SAR-Drohnen.com ROV-Monitorkoffer (inkl. im Deckel integriertem 2.000 Nits Auswertungsbildschirm für parallele Sonar- und Livebild-Anzeige)
- 2× Hot-Swap-Akkus für ROV (69,12 Wh) + intelligentes Schnellladegerät
- 1× 200 m Tether auf manueller Kabeltrommel
⚠️ PRODUKTSICHERHEITSHINWEIS & OPERATOR-RICHTLINIE
ROV Unterwasserdrohne mit kabelgebundener Signalübertragung (Tether)
Zielgruppe:
Hobby-Anwender & Professionelle/Gewerbliche Operatoren
Bitte lesen Sie diese Richtlinien vor der ersten Inbetriebnahme vollständig durch. Die Missachtung der Anweisungen führt zum Erlöschen der Garantie und kann schwere Sach-, Personen- oder Umweltschäden nach sich ziehen.
👥 1. Zielgruppenspezifische Nutzung & Qualifikation
- Hobby-Bereich: Das Gerät ist kein Spielzeug. Jugendliche unter [z. B. 16] Jahren dürfen die Drohne nur unter direkter Aufsicht Erwachsener bedienen.
- Profis & Gewerbe: Operatoren müssen vor dem Ersteinsatz eine vollständige Systemeinweisung absolviert haben. Für kommerzielle Einsätze wird das Führen eines Betriebstagebuchs (Tauchzeiten, Akkuzyklen, Wartungen) dringend empfohlen.
🧵 2. Kritisches Kabelmanagement (Tether-Sicherheit)Das Tether-Kabel ist die Lebensader des Systems. Ein unsachgemäßer Umgang führt zu Signalverlust oder Totalverlust des Geräts.
- Keine scharfen Knicke: Biegen Sie das Kabel niemals unter dem minimalen Biegeradius (Richtwert: Durchmesser einer Kaffeetasse).
- Scharfe Kanten meiden: Führen Sie das Kabel niemals über scharfe Felskanten, Bootssteg-Ecken oder raue Betonmauern. Nutzen Sie bei Bedarf Kabelschützer.
- Zugbelastung minimieren: Das Tether ist kein Abschleppseil. Ziehen Sie niemals schwere Gegenstände oder blockierte Boote mit dem Kabel.
- Verheddern verhindern: Wickeln Sie das Kabel während des Tauchgangs sauber ab. Vermeiden Sie Schlaufenbildung an Deck (Stolpergefahr für die Crew).
🌊 3. Einsatzumgebung, Rechtliches & Unterwasser-Gefahren
- Genehmigungen: Prüfen Sie vorab lokale Gesetze. In vielen Gewässern, Naturschutzgebieten und Häfen gilt ein striktes Betriebsverbot für Drohnen.
- Kennzeichnung (Profis): Der Operator muss permanenten Sichtkontakt zur Wasseroberfläche halten. Im Profi-Einsatz ist die Tauchzone abzusperren oder mit einer Alpha-Flagge (Taucher-Schild) zu kennzeichnen.
- Schiffsschrauben & Hindernisse: Halten Sie Drohne und Kabel strikt fern von laufenden Schiffsschrauben, Netzen, Wracks und dichten Algen. Steuern Sie niemals in enge Höhlen, wenn das Kabel dadurch blockiert werden kann.
- Verhalten bei Kabel-Blockade: Sollte das Kabel festsitzen, niemals mit Gewalt ziehen. Nutzen Sie die Kamera, um die Blockade zu lokalisieren, und tauchen Sie den Weg vorsichtig in Gegenrichtung zurück.
- Industrie-Gefahren: Halten Sie extremen Sicherheitsabstand zu aktiven Industrieanlagen, Schleusen und Saugstutzen.
⚡ 4. Elektrische Sicherheit & Akku (Lithium-Ionen)
- Trockene Anschlüsse: Die Steckverbindungen zwischen Kabel, Drohne und Topside-Controller müssen vor dem Zusammenstecken absolut trocken und sauber sein.
- Transport-Vorschriften: Für den Transport im Flugzeug (Gewerbereisen) beachten Sie die IATA-Richtlinien für Gefahrgut. Akkus oft nur im Handgepäck und bei maximal 30 % Ladung erlaubt.
- Ladeaufsicht: Laden Sie Akkus niemals mit nassen Händen, unbeaufsichtigt oder auf brennbaren Unterlagen (auf Booten spritzwassergeschützt laden).
- Thermischer Runaway: Akkus niemals in geschlossenen Fahrzeugen unter praller Sonne lagern. Bei Deformierung sofort feuerfest isolieren.
🛑 5. Verhalten im Notfall & Verletzungsgefahren
- Personen im Wasser: Greifen Sie niemals in laufende Propeller. Sobald sich Schwimmer oder Taucher der Drohne auf weniger als 5 Meter nähern, sind die Motoren sofort komplett abzuschalten.
- Wassereinbruch: Signalisiert die App einen Feuchtigkeitsalarm im Gehäuse, steuern Sie die Drohne sofort an die Oberfläche. Schalten Sie das System umgehend aus und trennen Sie den Akku.
- Kabel-Gefahr: Achten Sie darauf, dass sich das Kabel niemals um den eigenen Hals, Arme oder Fremdkörper wickelt.
🧼 6. Technische Inspektion & Wartung
- Pre-Dive-Check: Vor jedem Tauchgang ist eine Dichtigkeitsprüfung der O-Ringe (auf Schmutz/Haare prüfen) und eine Sensorkalibrierung zwingend erforderlich.
- Zusatzmodule (Payload): Bei Montage von optionalem Zubehör (z. B. Greifarme, Sonar) muss die veränderte Trimmung im Flachwasser manuell austariert werden.
- Salzwasser-Nachbereitung: Nach jedem Salzwasser- oder Schmutzwassereinsatz das Gerät und das Kabel gründlich mit Süßwasser abspülen. Lassen Sie die Drohne vor dem Öffnen von Klappen vollständig an der Luft trocknen.
- O-Ring-Pflege: Dichtungsringe regelmäßig mit dem vorgeschriebenen Silikonfett pflegen.
