GNSS-Empfänger

• GNSS-Frequenz

• GPS: L1C/A, L2C, L5 BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 GLONASS: L1, L2 QZSS: L1C/A, L2C, L5 L-Band

• Systemgenauigkeit

• Modus Basisstation und Modus Relaisstation Genauigkeit der Basisstation: Einzelpunktgenauigkeit (nicht kalibriert): Horizontal: 1,5 m (RMS) Vertikal: 3,0 m (RMS) Satellitenbasierte Differenzgenauigkeit: Konvergenzzeit: 20 Minuten Horizontal: 30 cm (RMS) Vertikal: 40 cm (RMS) Netzwerk-RTK-Kalibrierung**: Horizontal: 1,0 cm (RMS) + 1 ppm Vertikal: 3,0 cm (RMS) + 1 ppm Modus Roverstation* RTK-Genauigkeit (feste Vermessung): Horizontal: 0,8 cm (RMS) + 1 ppm Vertikal: 1,5 cm (RMS) + 1 ppm RTK-Genauigkeit (Neigungsvermessung)***: Winkelbereich: 0° bis 60° Horizontal: 8 mm + 0,7 mm/Neigung (Genauigkeit <2 cm innerhalb von 30°)^{Hinweis: * Die Messgenauigkeit hängt von verschiedenen Faktoren ab. Dieser Wert wird unter normalen Bedingungen mit ungehinderter Sicht, guter Satellitenverteilung, geringer ionosphärischer Aktivität und ohne elektromagnetische Störungen oder Mehrwegeffekte ermittelt. ** Die Genauigkeit der Kalibrierungskoordinaten der Basisstation hängt von verschiedenen Faktoren ab. Für die Vermessung von hochpräzisen Flugwegen usw. wird empfohlen, während Phasen inaktiver Ionosphäre in offenen Umgebungen ohne Hindernisse und ohne elektromagnetische Störungen oder Mehrwegeffekte mit vier oder mehr GNSS-Systemen zu kalibrieren. *** Intensive Vibrationen und schnelle Drehungen können die Genauigkeit der Trägheitsmesseinheit beeinflussen.}

• Satellitenbasierte präzise Punktpositionierung*

• Unterstützte Frequenzen: BDS B2b, GALILEO E6**, L-BAND** Konvergenzzeit: 20 Minuten Horizontal: 30 cm (RMS) Vertikal: 40 cm (RMS) ^{Hinweis: * Die Messgenauigkeit hängt von verschiedenen Faktoren ab. Dieser Wert wird unter normalen Bedingungen mit ungehinderter Sicht, guter Satellitenverteilung, geringer ionosphärischer Aktivität und ohne elektromagnetische Störungen oder Mehrwegeffekte ermittelt. ** Wird von späteren Versionen unterstützt.}

• Übertragungsformat von Differenzialdaten

• Bei Verwendung für eine Basis- oder Relaisstation zeichnet RTCM 3.2 die Satellitenrohdaten im DAT-Format auf. Im Modus Roverstation oder im Kalibrierungsmodus für Basis- und Relaisstationen: 1. Unterstützt die Protokolle RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7. 2. Es wird empfohlen, Empfänger zu verwenden, die vier oder mehr GNSS-Systeme unterstützen.

• Initialisierungszuverlässigkeit

• >99,9 %

Videoübertragung

• Videoübertragungssystem

• O4 Enterprise

• Betriebsfrequenz

• Modus Relaisstation: O4: 2,4 GHz/5,2 GHz/5,8 GHz Übertragungsmodus: O4: 2,4 GHz/5,8 GHz Modus Rover-Station: BLE: 2,4 GHz^{Die zulässige Betriebsfrequenz variiert je nach Land und Region. Weitere Informationen erhalten Sie in den örtlichen Gesetzen und Vorschriften.}

• Strahlungsleistung (EIRP)

• 2,4000 GHz bis 2,4835 GHz: <33 dBm (FCC) ＜20 dBm (CE/SRRC/MIC)5,150 GHz bis 5,250 GHz: <23 dBm (CE/FCC) 5,725 GHz bis 5,850 GHz: <33 dBm (FCC) <30 dBm (SRRC) <14 dBm (CE)

• Bluetooth

• Protokoll: Bluetooth 5.1 Frequenz: 2,400 GHz bis 2,4835 GHz Strahlungsleistung (EIRP): < 10 dBm

• Max. Übertragungsreichweite (ohne Hindernisse und ohne Interferenzen)

• Modus Basisstation Zwischen D-RTK 3 und dem Fluggerät: FCC: 15 km SRRC: 12 km CE/JP: 8 kmModus Roverstation: Zwischen D-RTK 3 und Mobilgeräten: 30 m ^{Gemessen in einer Außenumgebung ohne Hindernisse oder Interferenzen. Die obigen Daten zeigen für jeden Standard die weiteste Kommunikationsreichweite für einen Flug in eine Richtung, ohne Rückflug. Beachten Sie während Ihres Flugs immer die Warnmeldungen zur Rückkehrfunktion in der App.}

• Max. Übertragungsreichweite (im Modus Relaisstation, ohne Hindernisse, ohne Interferenzen)

• FCC Zwischen Fluggerät und Relaisstation: 25 km Zwischen Relaisstation und Fernsteuerung: 1 kmSRRC Zwischen Fluggerät und Relaisstation: 12 km Zwischen Relaisstation und Fernsteuerung: 1 km CE Zwischen Fluggerät und Relaisstation: 10 km Zwischen Relaisstation und Fernsteuerung: 300 m ^{Gemessen in einer Außenumgebung ohne Hindernisse oder Interferenzen. Die obigen Daten zeigen für jeden Standard die weiteste Kommunikationsreichweite für einen Flug in eine Richtung, ohne Rückflug. Beachten Sie während des Flugs immer die Warnmeldungen zur Rückkehrfunktion in der App. Die Relaisstation sollte an einem höher gelegenen Standort ohne Hindernisse aufgestellt werden, um eine klare Kommunikation zwischen der Fernsteuerung und dem Fluggerät zu gewährleisten.}

• Max. Übertragungsreichweite (im Modus Relaisstation, ohne Hindernisse, mit Interferenzen)

• Starke Interferenzen: Innenstadt, ca. 1,5 bis 5 km Mittlere Interferenzen: Vorstadtgebiet, ca. 5 bis 15 km Minimale Interferenzen: Entlegene Gebiete/Küste, ca. 15 bis 25 km^{Daten wurden gemäß FCC-Standards in offenen Umgebungen mit typischen Interferenzen getestet. Dient nur als Referenz und gibt keine Garantie für die tatsächliche Flugdistanz.}

• Max. Übertragungsreichweite (im Modus Relaisstation, mit Hindernissen und Interferenzen)

• Niedrige Interferenzen und Behinderung durch Gebäude: ca. 0 bis 0,5 km Niedrige Interferenzen und Behinderung durch Bäume: ca. 0,5 bis 3 km^{Daten wurden gemäß FCC-Standards in offenen Umgebungen mit typischen Interferenzen getestet. Dient nur als Referenz und gibt keine Garantie für die tatsächliche Flugdistanz.}

• Antenne

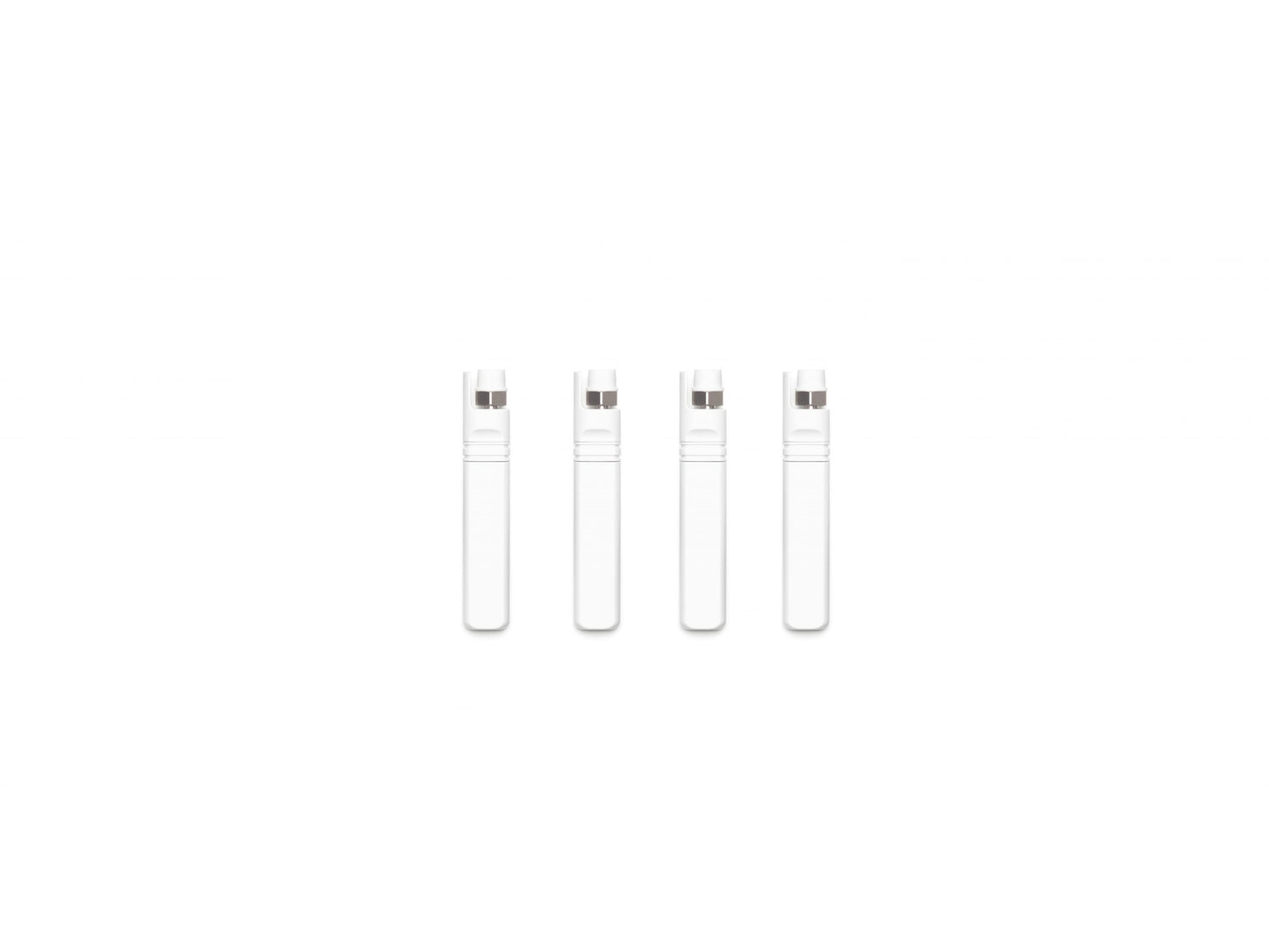

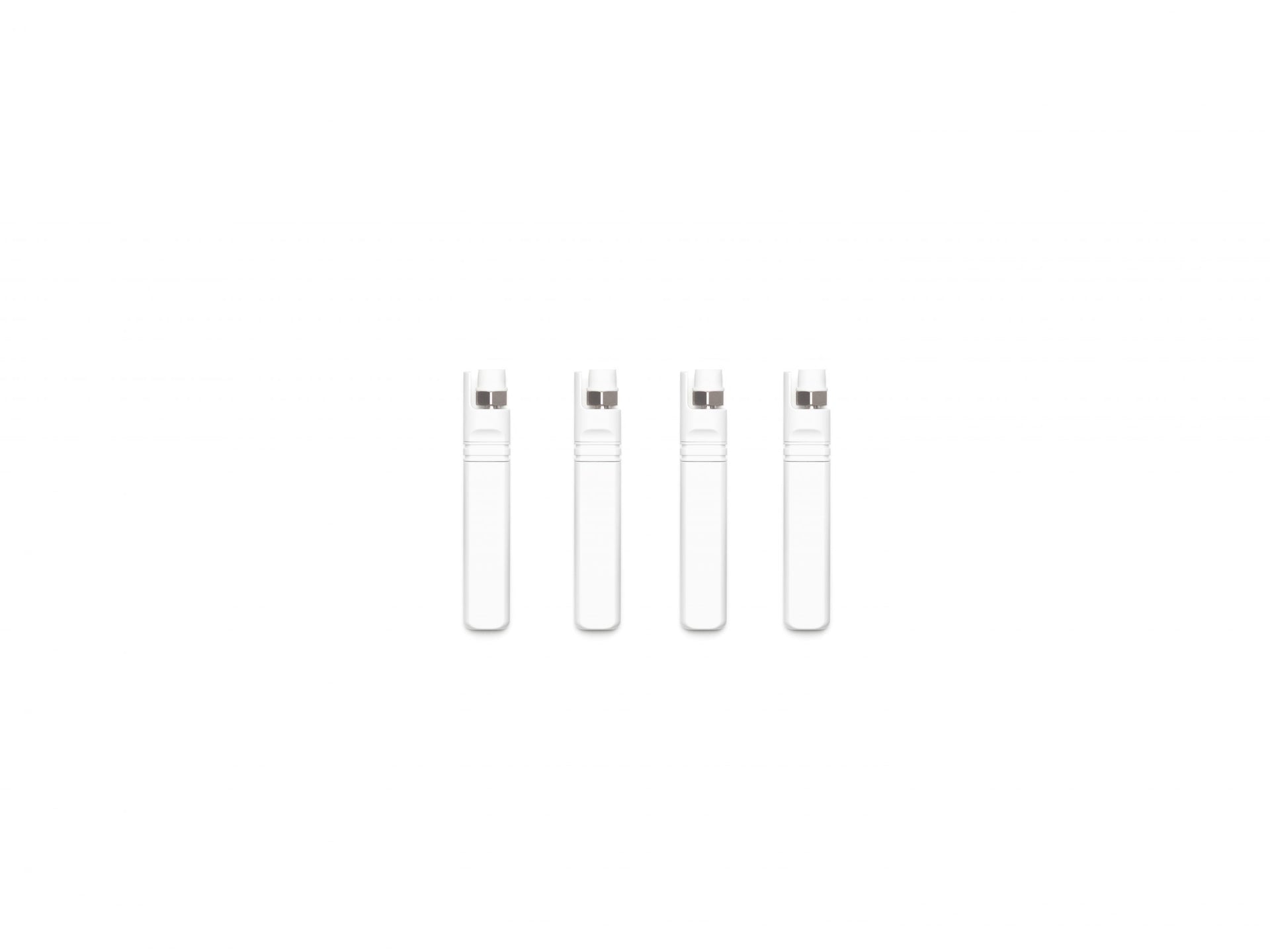

• OcuSync 4 Richtantennen × 4, 2T4R ^{Die Antenne verwendet einen standardmäßigen SMA-Anschluss mit umgekehrter Polarität.}

Elektrische Eigenschaften

• Leistung

• Relaisstation: 14,5 W (max. Leistungsaufnahme ohne Heizung; max. 36,5 W mit Heizung) Basisstation: 7 W Rover-Station: 6,2 W

• Unterstütztes Netzteil

• USB PD 3.0 Protokoll, Ausgangsspannung 9 V bis 15 V Adapter (z. B. tragbares DJI 65 W Ladegerät) ^{Bei Verwendung eines nicht empfohlenen Ladegeräts, wie z. B. eines Ladegeräts mit 5-V-Ausgang, kann das D-RTK 3 erst nach dem Ausschalten aufgeladen werden.}

• Stromausgangsanschluss

• USB-Typ-C

• Betriebszeit (bei normaler Temperatur)*

• Relaisstation: 4 Std Basisstation: 7 Std Rover-Station: 10 Stunden^{* Die Akkuleistung kann bei niedrigen Temperaturen sinken; es wird empfohlen, Netzadapter zu verwenden, die das USB-Protokoll PD 3.0 unterstützen.}

• Akku

• LiPo Kapazität: 6500 mAh Energie: 46,8 Wh

Merkmale und Abmessungen

• Betriebstemperatur

• -20 °C bis 55 °C ^{1. In normalen Temperaturumgebungen ist die Ladeleistung begrenzt, wenn die Temperatur des Gerätegehäuses 48 °C übersteigt. Der Ladevorgang wird nach der Kühlung bei voller Ladeleistung fortgesetzt. 2. Nach der Lagerung/Verwendung bei niedrigen Temperaturen muss das Gerät in eine normale Temperaturumgebung gebracht und dort vor dem Laden aufgewärmt werden, bis die Temperatur des internen Akkus >0 °C beträgt. 3. Nach der Lagerung/Verwendung bei hohen Temperaturen muss das Gerät in eine normale Temperaturumgebung gebracht und dort vor dem Laden abgekühlt werden, bis die Temperatur des internen Akkus <45 °C beträgt.}

• Flughöhe

• 6000 m

• Schutzart

• IP67* ^{* Bitte stellen Sie sicher, dass alle Gummistopfen-Schnittstellen am Gehäuse korrekt montiert sind.}

• Sturzfestigkeit

• 2 m Sturz mit Stange

• Abmessungen

• 163 × 89 mm (ohne OcuSync-Richtantennen)

• Gewicht

• Ca. 1,26 kg
